GCK
适用范围：
GCK系列配电控制中心，主要是由一些组合式电动机控制单元及其它功能单元组合而成。这些单元以上下顺序的方式安装在封闭的金属柜内，用设置在柜体上部的水平母线，将每个柜体连接一起，同一柜体的功能单元则并联在垂直母线上，柜体共分水平母线区、垂直母线区、电缆区和设备安装区等四个互相隔离的区域。功能单元在设备区内分别安装在各自的小室内，当任何一个功能单元发生事故即可迅速切断（或更换备用功能单元）不影响其他功能单元的正常工作，可以防止事故的扩大。
本系列产品设置有完善的接地系统和保护电路，所有功能单元均能按规定的性能分断电路，进线单元具有三段保护性，因此，可以保证供电的可靠性，也能保证设备的安全。
所有功能单元均可通过接口与PC网络（可变程序控制器）或微处理机连接，作为自动控制系统的执行单元，根据用户需要还可提供其他内容的功能单元和功能组合。该产品适用于交流50HZ，电压380V的电路中作为受电、馈电、母联、照明、电动机控制及功率补偿之用。
结构特征：
GCK电动控制中心分为进线柜，（宽800mm,高2200mm,深1000mm)和馈电柜（宽800mm,高2200mm,深500mm)两种结构。进线柜内装有两台1600A开关，专用于1000A及以上的受电。柜顶为水平母线室，有二组水平线与ME形状连接，可作为电流供电或备用电源之用。馈电柜柜顶的水平母线室仅有一组水平母线。柜后为垂直母线室。下面左侧为安装单元隔间，右侧为主、辅助电路端子室，专供用户向外接线用。每个间隔各自有门，并与主开关有机械（或电磁）联锁,防止主开关带负荷从运行位置抽出或主开关处于合闸状时插入。
馈电柜的主要特点是能够灵活地根据所需要的各种单元线路方案进行任意组合，且一旦发生故障时，可以在很短时间内将单元抽出，换上备用单元继续使用，相同单元可在任意柜上互换。
柜体用薄壁异型钢材拼装而成，强度高，重量轻。柜架、门、板等构件用环氧粉末涂料静电喷涂，涂层均匀耐久。公用电源单元安装在柜的底部不占用安装单元的间隔。
指示仪表、按钮、控制开关和指示灯等装在控制板上，该控制板安装在各自单元的正面，随单元一起插入或抽出。
GCK
|

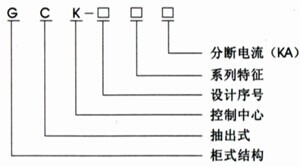

型号 |
项目 |
规范 |
|
|
|
符合标准 |
VDE0660 IEC439 NEMAICS2-322 GB7251-97 |
|
|
防护等级 |
IP30 IP40 |
||
|
额定工作电压(V) |
交流380 、660 |
||
|
频率(HZ) |
50(60)HZ |
||
|
额定绝缘电压(V) |
交流660 |
||
|
GCK1 |
工作条件 |
环境 |
室内 |
|
海拔高度 |
不高于2000m |
||
|
环境温度 |
-5℃-+40℃在储存、运输条件下，最低温度为-30℃ |
||
|
相对湿度 |
在温度为+40℃时不超过50%，在温度较低时允许有较高的相对温度 |
||
|
控制电动机容量(KW) |
0.4-155 |
||
|
机械寿命（次） |
500次 |
||
|
额定电流 |
水平母线 |
1600-3150 |
|
|
垂直母线 |
400-1250 |
||
|
主电路触头接插件 |
200-630 |
||
|
辅助电器触头接插件 |
20 |
||
|
馈电电容 |
16-630 |
||
|
最大电流受电电路 |
1000 1600 2000 2500 |
||
|
额定短时耐受电流 |
有效值 |
50 80 |
|
|
峰值 |
110 175 |
||
|
耐压（V/min) |
2500 |
||
