GBM1系列断路器

1 用途及使用说明

GBM1系列塑壳式断路器（以下简称断路器）是本公司采用国际先进设计，开发的新型断路器之一，该产品具有体积小、分断高、飞弧短、抗振动的特点，其额定绝缘电压为800V（S型）660V（H型），适用交流50Hz，额定工作电压690V（S型）400V（H型），额定工作电流从10A至800A的配电线路中作不频繁起动之用，断路器具有过载、短路保护装置。

本断路器可垂直安装（竖直），亦可水平安装（横装）。

本产品标准：符合IEC60947-2,GB14048.2。

2 断路器适用下列工作环境

2.1 海拔高度2000m以下；

2.2 周围介质温度不高于+45℃和不低于-5℃；

2.3 大气条件

大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最湿月的月平均最大相对湿度为90%。

2.4 污染等级为3；

2.5 安装类别：主电路为Ⅲ级，辅助和控制电路为Ⅱ级；

2.6 在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方；

2.7 在没有雨雪侵蚀的地方；

2.8 安装条件：断路器竖装，安装而应与地平面垂直，允差不超过±5°，其余按安装说明书规定安装。

3 产品分类

3.1 产品型号及含义



表1脱扣器方式及附件代号

过电流脱扣方式	报警附件	各种附件
		无	分励脱扣器	辅助触头	欠电压脱扣器	分励脱扣器辅助触头	分励脱扣器欠电压脱扣器	二组辅助触头	辅助触头欠电压脱扣器
瞬时脱扣器	无	200	210	220	230	240	250	260	270
	报警触头	208	218	228	238	248		268	278
复式脱扣器	无	300	310	320	330	340	350	360	370
	报警触头	308	318	328	338	348		368	378



3.2 产品的分类

3.2.1 按断路器极限短路分断能力分：

              a. S标准型；

              b. H较高型。

3.2.2 按用途分：

              a. 配电用（无代号）；

              b. 保护电动机用（代号2）。

3.2.3 按极数分：二极、三级、四极。

3.2.4 按过电流脱扣额定电流（A）分：

              GBM1-63   10、16、20、25、32、40、50、63A八种；

      GBM1-100  16、20、32、40、50、63、80、100A八种；

      GBM1-225  100、125、160、180、200、225A六种；

      GBM1-400  225、250、315、350、400A五种；

      GBM1-630  400、500、630A三种。

      GBM1-800  630、700、800A三种。

3.2.5 按接线方式分为板前接线、板后接线、插入式。

3.2.6 按过电流脱扣器型式分为瞬时脱扣器、复式脱扣器。

3.2.7 按操作方式分为：

              a. 手柄直接操作（无代号）；

              b. 电动操作（P）；

              c. 转动（Z）。

4 使用与维护

4.1 断路器在安装前应检查断路器铭牌上所列的技术参数是否符合要求。

4.2 断路器各种特性及附件由制造厂整定，在使用中不可随意调节。

4.3 断路器手柄可以处在三个位置，分别标示闭合、断开、脱扣三种状态，当手柄处于脱扣位置时，应向后扳手柄使断路器再扣，然后合闸。

4.4 本产品三包有效期为一年，以发票日期为准。

4.5 断路器在正常工作时，不需要维护和修理，若有故障请送制造厂修理。

5 订货须知

客户在订货时务请写清产品的型号、规格和数量。例：GBM1-100标准型，复式脱扣器带分励脱扣器100A，50台或GBM1-100S/3310、100A 50台。



GBM1系列断路器



一 基本参数

1 断路器额定值见表2

表2 断路器的额定值

壳架等级额定电流InA	约定发热电流Ith	短路分断能力级别	短路分断能力KA（有效值）Icu/Ics		极数	飞弧距离
			AC380V(400V)	AC690V
63	63	S	10/5		二极 三极 四极	上下：50mm 左右：50mm 前后：30/0mm
		H	15/10
100	100	S	35/25	10/5		上下：100mm 左右：100mm 前后：30/0mm
		H	50/35
225	225	S	35/25	10/5		上下：100mm 左右：100mm 前后：30/0mm
		H	50/35
400	400	S	50/35	15/8		上下：150mm 左右：150mm 前后：30/0mm
		H	65/35
630	630	S	50/35	15/8		上下：150mm 左右：150mm 前后：30/0mm
		H	65/45
800	800		75/37.5			上下：100mm 左右：50mm 前后：30/0mm



2 过电流保护特性

过电流脱扣器在过载情况下断开特性如下表（表3、表4）.

表3 配电用反时限断开特性

试验电流名称	I/Ir	约定时间			起始状态
		In            A
		In≤63A	63A＜In≤225A	In＞225A
约定不脱扣电流	1.05	1h	2h		冷态
约定脱扣电流	1.30	1h	2h		热态
可返回电流	3.0	8s	8s	12s

表4电动机保护用反时限断开特性

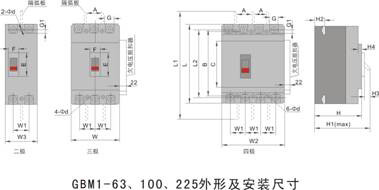

3 外形尺寸和安装尺寸见表5

表5

型号	外形尺寸													安装尺寸
	板前接线											板后接线
	W	W2	W3	L	H	W1	L1	H1	H2	H3	L2	H4	H5	A	B	Φ
GBM1-63S	78	-	-	135	74	50	170	90.5	28	28	117	44	66	25	117	3.5
GBM1-63H	78	100	-	135	82	50	170	98.5	28	28	117	44	66	25	177	3.5
GBM1-100S	92	-	-	150	86	60	185	86	24	24	132	68	108	30	129	4.5
GBM1-100H	92	120	64	150	86	60	185	104	24	24	132	68	108	30	129	4.5
GBM1-225S	107	-	-	165	86	70	215	110	24	24	144	66	110	35	126	5
GBM1-225H	107	142	74	165	103	70	215	127	24	24	144	66	110	35	126	5
GBM1-400S	150	198	-	257	105	93	357	155	38	38	224	60	120	44	194	7
GBM1-400H	182	-	-	270	110	116	370	160	43	43	234	65	125	58	200	7
GBM1-630S	182	240	-	270	110	116	370	160	43	43	234	65	125	58	200	7
GBM1-630H	182	-	-	270	110	116	370	160	43	43	234	65	125	58	200	7
GBM1-800	210	-	-	280	106	140	380	145	33	30	243	128		70	243	7.2

4 连接导线的截面积与相适应的额定电流见

表6

额定电流值（A）	16、20	32	40、50	80	100	125	160	180、200、225
导线截面积mm2	2.5	6	10	25	35	50	70	95

额定电流值（A）	250	315、350	400	500	630	800
导线面积mm2	120	185	240	2×150	2×200	2×250
