GBB1-63系列小型断路器

一、简介

   GBB1-63高分断小型断路器适用于交注50/60HZ额定电压230V/400V，额定电流至63A线路的过载和短路保护之用，也可以在正常性情况下作为线路的不频繁操作转换之用。

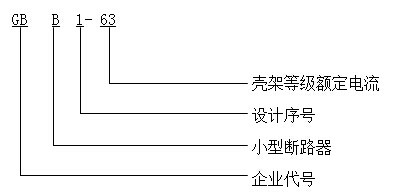

二、产品型号及其含义



一、主要规格及技术参数

◆ 主要规格

◆ 按额定电流分：

1A 2A 3A 4A 6A 10A 16A 20A 25A 32A、40A、50A、63A

◆ 按瞬时脱扣器分：

   B型（3-5）In、C型（5-10）In、D型（10-14）In；

◆ 按极数分：

   1P单极断路器

   2P带二个保护极断路器

   3P带三个保护极断路器

   4P带四个保护极断路器

◆ 技术参数

◆ 额定短路分断能力（见表1）

 表1

额定电流A

极数

额定电压V

额定短路

分断电流A

功率因数

COSΦ

1-63A

1

230，230/400V

6000A

0.7

2、3、4

230/400V

6000A

0.7



◆ 机械电气寿命（见表2）

表2

额定电流

A

电气寿命

（次）

机械寿命

（次）

操作频率

（次/时）

1

4000

10000

240

2、3、4

4000

10000

120



◆ 接线：适用于25平方毫米以下导线连接（见表3）

表3

额定电流A

连接导线（m㎡）

1-6

1

10

1.5

16、20

2.5

25

4

32

6

40、50

10

63

16



◆ 过电流保护特性（见表4）

序号

脱扣器频定电流A

起始状态

试验

电流

规定时间

试验结果

备  注

1

1-63

冷态

1.13In

t≥1h

不脱扣

2

1-63

紧接着前项试验后进行

1.45In

t＜1h

脱扣

电流在5s内稳定地上升至规定值

3

1-63

冷态

2.55In

Is＜t＜60s

脱扣

冷态

2.55In

Is＜t＜60s

脱扣

4

1-63

冷态

3In

t≥0.1s

不脱扣

B型

冷态

5In

t＜0.1s

脱扣

B型

冷态

5In

t≥0.1s

不脱扣

C型

冷态

10In

t＜0.1s

脱扣

C型

冷态

10In

t≥0.1s

不脱扣

D型

冷态

14In

t＜0.1s

脱扣

D型



GBB1-63系列小型断路器

   一、主要技术参数

   额定短路分断能力高，全部额定电流等级均可达到6KA以上。

带指触防护组合型接线端子，安全性更高。

带储能式机构操作，触点快速闭合，克服了因人力操作手柄速度快慢带来了不利影响，大大提高了产品的使用寿命。

多种附件可供选择，且模块化、弹性组合，用户安装非常方便。

壳体和部分功能件均采用国外进口的高阻燃、高耐冲击塑料制成。

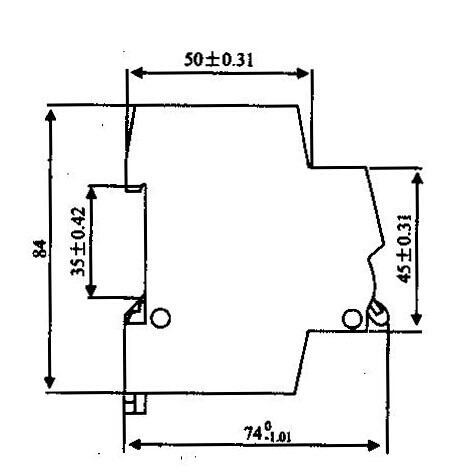

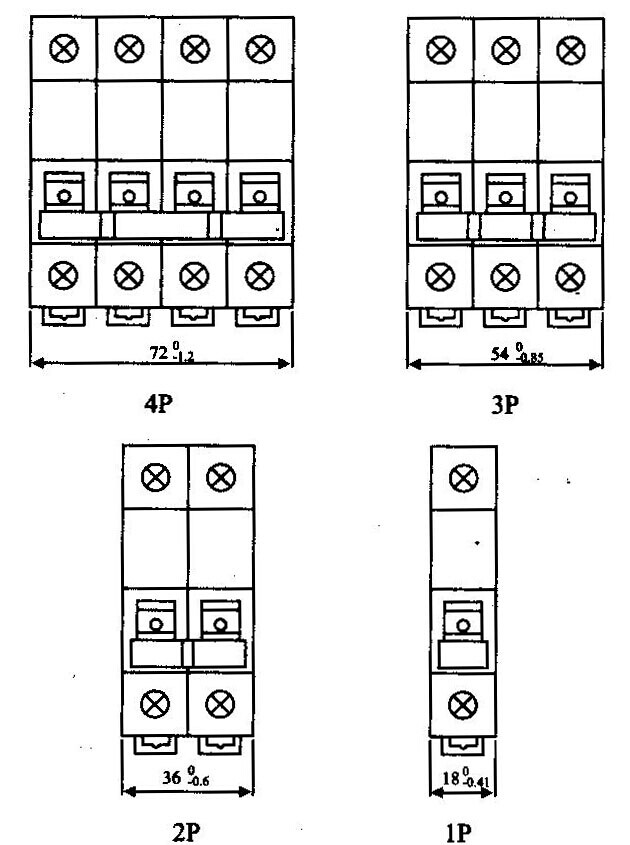

二、外形及安装尺寸
